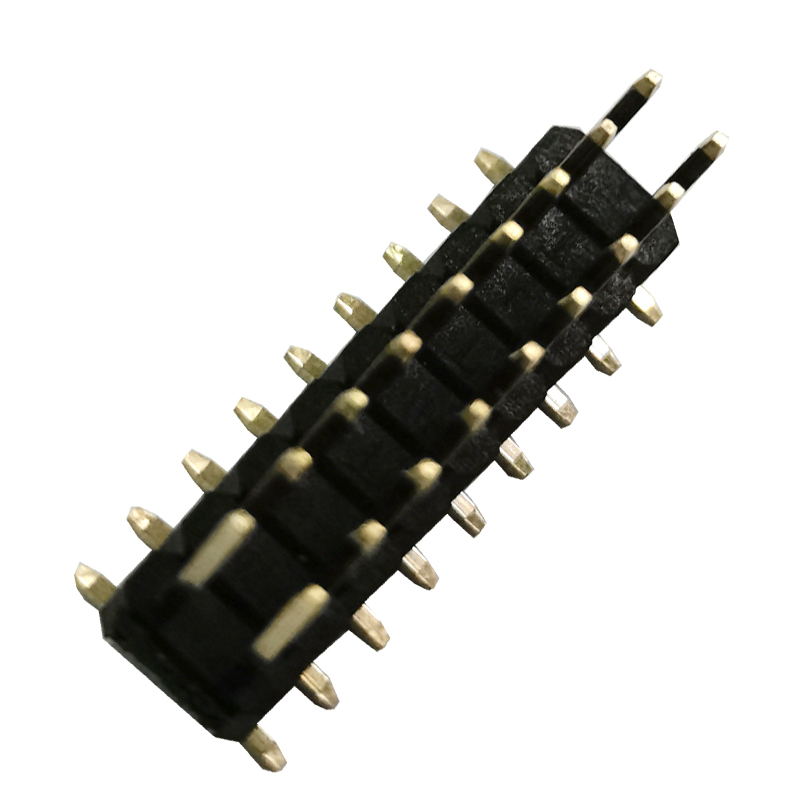

排针连接器生产时需要注意什么!

日期:2021-09-01 热度:549

                                                           排针连接器生产时需要注意什么!

在电子连接器的设计中,排针是极其重要的一部分。因为它往往就是整个连接器通导的关键——触点。排针性能的稳定与安全关乎整个连接器的品质。因此,在工厂生产时就要关注排针的各注意事项。



1.散热设计。排针连接器在工作时会发热,温度过高会影响LED的衰减速度和稳定性,故PCB板的散热、箱体的通风散热都会影响连接器。

2.检查防静电性能。检查排针连接器是否具有良好的防静电措施。

3.排针连接器支持的较小电流值为20mA,一般建议其最大使用电流为不超过标称值的80%,尤其对于点间距很小的电子设备中,由于散热条件不佳,还应降低电流值。

4.控制好板与针的垂直度。对于直插式排针连接器来说,过炉时要具备足够的工艺技术保证LED垂直于PCB板。

5.过波峰焊温度及时间。须严格控制好波锋焊的温度及过炉时间。一般预热温度100℃±5℃,最高不超过120℃,且预热温度上升要求平稳,焊接温度为245℃±5℃,焊接时间建议一般最好不要超过3秒。
