ffc软排线的机械性能

日期:2021-09-30 热度:704

                                                                          ffc软排线的机械性能

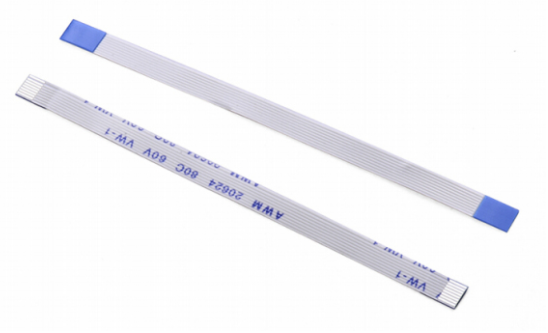

软排线也被称为ffc排线。它的结构特点是呈带状平行排列,扁平的形状使得它具有良好的机械性能,能在设备中移动、弯曲、扭转而不会使导线断裂损坏。



ffc软排线的机械性能主要是指以下几个特性:

(1)耐 180°曲折性:来回曲折各一次(1Cycle),导体厚0.035mm 、30Cycle 以上;导体厚度 0.05mm、20Cycle 以上,然后再测量观察,无损坏并满足电气性能要求。

(2)耐曲绕性:导体厚度小于0.035mm, 折 曲 弧 度R15±5mm,滑行距离 50mm,以 500 次/min速度做曲绕测试 100 万次,外观无损坏并满足电气性能要求。

(3)耐磨性:R0.5mm,荷重 600±5g,以 60 次/min速度,行程 100mm长做水平磨擦测试10000 次,外观无损坏并满足电气性能要求。

(4)剥离强度:拉力器以 25+/-3mm/min 速度进行剥离测试,测试得到胶膜与导体、补强板与导体、胶膜与补强板的附着力。附着力符合要求。

(5)重复插拔性:以 10 次/min 的速度,与相适合的 FPC连接器 插拔 30 次,外观无损坏并满足电气性能要求。
