我们该如何选购板对板连接器?

日期:2022-05-08 热度:33

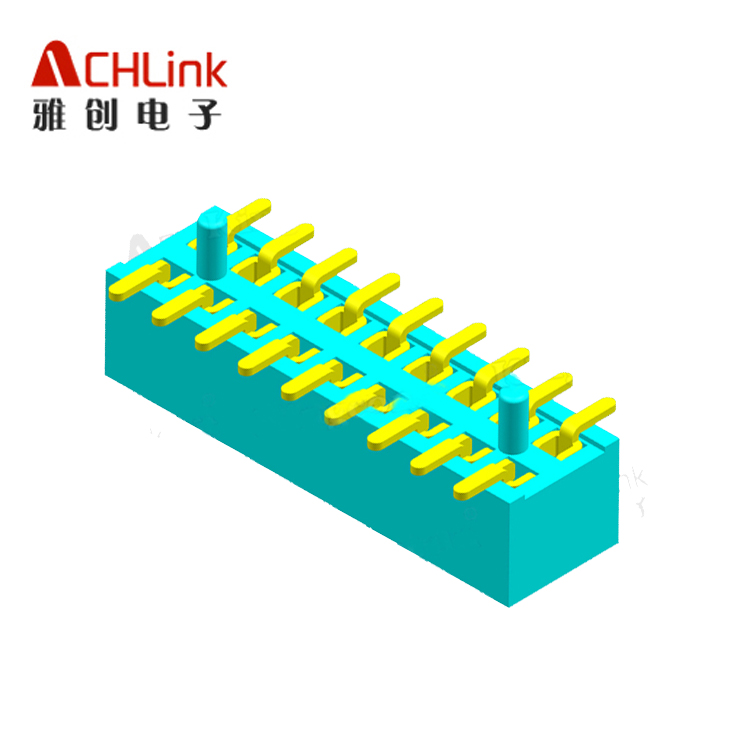

 我们该如何选购板对板连接器

怎样选购优质的板对板连接器一直是消费者们所需要考虑的问题,那么该从哪些方面去考虑呢?下文由雅创电子厂家连接器厂家来教大家选购板对板连接器的几种方法。


板对板连接器就是板端与板端连接,比如一些接插件排针排母就属于板对板连接器 现在连接器电子元件市场竞争中较为激烈,从最早出现的fpc连接器,到现在板对板连接器规格型号退出,现在看来连接器在领域上的需求还是挺大的,但发现大家只对于最早出现的fpc连接较为连接,关于板对板连接器选购时注意什么及如何连接原理等方面的知识了解的并不多,下面给大家讲解板对板连接器如何选购及连接。



一、考虑板对板连接器的机械性能

连接器的机械性能可分为插入力、拔出力和机械防呆性等。机械性能的可靠性对于连接器非常重要,因为一旦插入劣质的连接器,很可能对电路造成不可逆转的损坏。

    1.观察板对板连接器上加载的电压不要超过其额定电压的50%

    2.对板连接器安装尺寸对于插装header,焊接到PCB上的焊接脚的长度要求露出PCB板的部分大于0.5mm

    3.于精密度较密的板对板连接器,在PCB空间允许的情况下尽量选用带定位销的型号,便于需要手工焊接时操作。

   二、考虑板对板连接器的环境性能

连接器的环境性能可分为耐热性,耐湿性,耐盐雾性,振动,冲击等。根据具体的应用环境选择,如果应用环境相对潮湿,则对连接器的耐潮性和耐盐雾性要求很高,还要防止连接器的金属触点生锈。


4.否有防呆设计。

    5.使用的材料是否含铅。

    6.触电阻:小体积的板对板连接器,接触压力小,使用与较低电流、电压的场合,建议使用镀金或镀银的连接器,避免膜层电阻产生影响信号。

    7.意观察板对板连接器配合后的高度,是否满足PCB周围元器件的焊接高度。配合高度一定要大于PCB周围元器件的焊接高度,并保证有一定的余量,保证不产生干涉。特别需要注意考虑PCB焊接后元件可能存在高度误差。

板对板连接器连接电路连接
三、考虑板对板连接器的引脚数与引脚间距

连接器的引脚数和引脚间距是挑选连接器的首要选择,连接器引脚数量的选择则由需要连接的信号数量来决定。而且由于如今的电子设备正变得越来越小,越来越精确,连接器的间距也从2.54 mm1.27mm0.5mm,但因为间距越小,对生产过程的要求也越高了。


关于选购板对板连接器的四种方法就讲解到这里了。深圳市雅创电子有限公司成立于2004年,专注于连接器,排针排母,精密接插件,连接线,电子线束等电子产品的技术开发,我们具备强大的技术专长,将研究、开发、设计、制造和销售相结合并制定良好的营销体系,拥有先进的制造设备及产品测试能力,经过多年的经营和发展,雅创电子的连接器数据线的产品销量以布遍世界各地。
